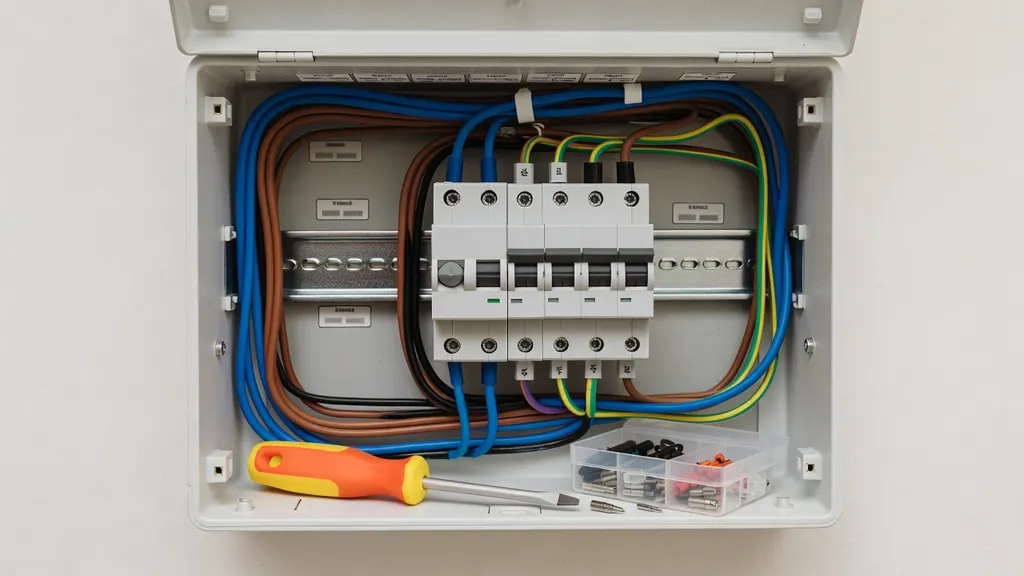

Podłączenie wyłącznika różnicowoprądowego nie polega tylko na wpięciu aparatu w rozdzielnicy. Sam układ połączeń jest prosty, ale poprawne działanie zależy od typu sieci, prowadzenia przewodów neutralnych, doboru parametrów i sprawdzenia całego obwodu po montażu. W praktyce najwięcej problemów nie wynika z samej różnicówki, tylko z błędów już obecnych w instalacji.
RCD działa skutecznie wtedy, gdy przez jego tory przechodzą wszystkie przewody czynne danego obwodu i nie ma żadnych niekontrolowanych połączeń między N i PE po stronie odbiorów. Jeden źle wpięty neutralny potrafi unieruchomić całą logikę zabezpieczenia. To widać od razu przy pierwszym załączeniu.
Rola wyłącznika różnicowoprądowego w instalacji elektrycznej
Wyłącznik różnicowoprądowy porównuje prąd wpływający do obwodu z prądem wracającym. Jeśli pojawi się różnica przekraczająca wartość progową aparatu, następuje odłączenie zasilania. Taki stan pojawia się wtedy, gdy część prądu odpływa inną drogą niż przewód roboczy, przez uszkodzoną izolację, obudowę urządzenia albo ciało człowieka.
W ochronie przeciwporażeniowej RCD nie zastępuje całej reszty instalacji. Ogranicza czas narażenia na skutki prądu upływu, ale nie jest zabezpieczeniem przeciążeniowym ani zwarciowym. Od tego są wyłączniki nadprądowe lub bezpieczniki topikowe. Te dwa aparaty pełnią różne funkcje i pracują razem.
Prąd różnicowy powodujący wyzwolenie ma wartość znamionową przypisaną do urządzenia. W obwodach końcowych stosuje się najczęściej czułość 30 mA. Przy takim poziomie aparat ma odłączyć zasilanie zanim zagrożenie stanie się poważne. W rozdzielnicy głównej spotyka się także aparaty 100 mA i 300 mA, używane do ochrony przeciwpożarowej albo jako element selektywnego podziału instalacji.

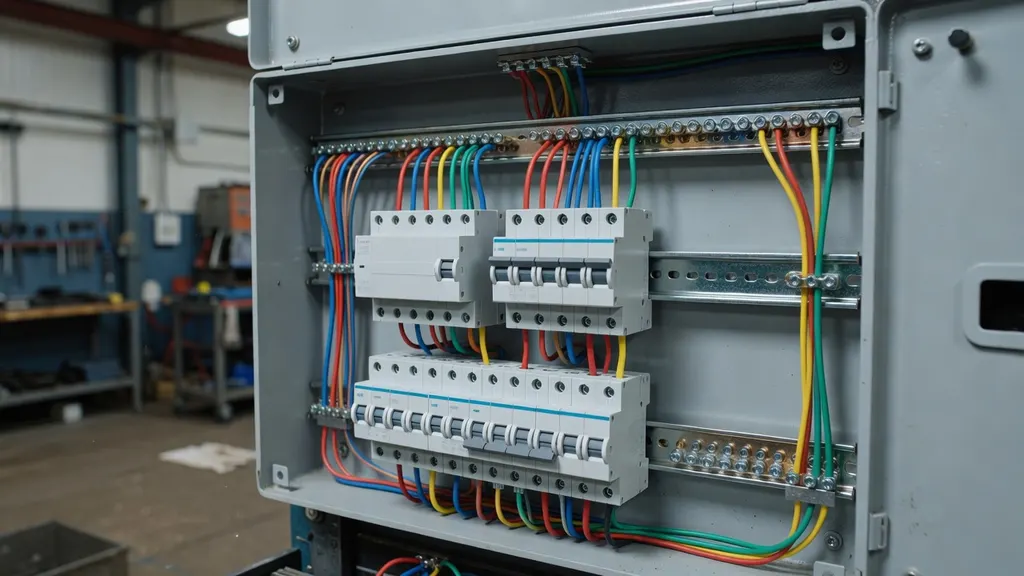

Miejsce różnicówki w rozdzielnicy zależy od układu zabezpieczeń. Często montuje się ją przed grupą wyłączników nadprądowych chroniących wybrane obwody. Spotyka się też rozwiązania z osobnym RCD dla każdej grupy albo wyłączniki różnicowonadprądowe RCBO dla pojedynczych obwodów. W warsztacie dobrze widać różnicę: awaria jednego odbiornika nie wyłącza wtedy połowy budynku.
Budowa, zaciski i logika połączeń wyłącznika RCD
Na obudowie aparatu znajdują się oznaczenia zacisków. W wersji jednofazowej są to najczęściej L i N po stronie wejścia oraz L i N po stronie wyjścia. W wersji trójfazowej występują L1, L2, L3 i N. Sam aparat nie „domyśla się”, który przewód jest który. Każdy tor musi być przypisany zgodnie z oznaczeniem producenta.
Kluczowe znaczenie ma przewód neutralny. Jeżeli obwód jest chroniony przez dany RCD, to jego N musi przejść przez ten sam aparat i wrócić do przypisanej listwy neutralnej. Nie wolno mieszać neutralnych z różnych różnicówek ani łączyć przewodu N obwodu chronionego z listwą wspólną poza aparatem. To jeden z najczęstszych powodów natychmiastowego wyzwalania.
Konstrukcja jednofazowa obejmuje dwa tory, fazowy i neutralny. Konstrukcja trójfazowa ma cztery tory: trzy fazy oraz N. W instalacji trójfazowej bez przewodu neutralnego stosuje się aparaty czterobiegunowe albo trójbiegunowe zgodnie z projektem i dokumentacją urządzeń zasilanych. Tu nie ma miejsca na dowolność, bo znaczenie ma sposób pracy całego układu.
Zasilanie aparatu od góry albo od dołu zależy od rozwiązania konstrukcyjnego. Część producentów dopuszcza oba warianty, część wskazuje jeden. Trzeba to sprawdzić w dokumentacji konkretnego modelu, szczególnie gdy w rozdzielnicy pracują szyny grzebieniowe, aparaty pomocnicze albo blok rozdziału zasilania. Na samej obudowie często jest to czytelnie zaznaczone.
Przycisk test nie służy do ozdoby. Po jego naciśnięciu aparat powinien zadziałać przez wytworzenie kontrolowanego prądu różnicowego wewnątrz układu. To test mechanizmu i toru pomiarowego, a nie pełna weryfikacja instalacji. Jeśli przycisk nie powoduje wyłączenia, aparat albo sposób podłączenia wymaga sprawdzenia.
Typy wyłączników różnicowoprądowych i parametry techniczne
Typ AC reaguje na sinusoidalny prąd różnicowy przemienny. Typ A dodatkowo wykrywa składową pulsującą stałą i jest stosowany tam, gdzie pracują urządzenia z prostownikami, zasilaczami impulsowymi, płytami indukcyjnymi, pralkami czy elektroniką sterującą. Typ F obsługuje bardziej złożone przebiegi i obwody z napędami jednofazowymi o regulowanej prędkości. Typ B przewidziano do instalacji z falownikami, przekształtnikami i urządzeniami mogącymi generować gładki prąd stały upływu.
Dobór typu nie jest formalnością. Jeśli w obwodzie z przemiennikiem częstotliwości zamontuje się niewłaściwy RCD, aparat może nie zadziałać przy uszkodzeniu albo przeciwnie, będzie wyzwalał bez rzeczywistej awarii. To często wychodzi dopiero po uruchomieniu maszyny. Na stole rozdzielczym wszystko wygląda poprawnie, a problem pojawia się przy pracy napędu.
Czułość 10 mA stosuje się tam, gdzie wymagana jest podwyższona ochrona dodatkowa i bardzo mała tolerancja na prądy upływu. Wartość 30 mA jest standardem dla ochrony ludzi w obwodach końcowych. Aparaty 100 mA i 300 mA pracują częściej jako zabezpieczenie części instalacji, gdzie liczy się ograniczenie ryzyka pożaru albo zachowanie selektywności względem niższych stopni ochrony.
Prąd znamionowy RCD, taki jak 25 A, 40 A, 63 A czy 80 A, określa obciążalność torów prądowych aparatu. Nie jest to parametr wyzwolenia przeciążeniowego. Jeżeli za różnicówką znajduje się grupa obwodów, suma spodziewanych obciążeń i sposób zabezpieczenia przedprądowego muszą być dobrane tak, aby nie przeciążać samego RCD.
Podział instalacji na kilka wyłączników ma znaczenie praktyczne. Jedna różnicówka na cały dom albo warsztat oznacza, że pojedyncza usterka może odłączyć oświetlenie, gniazda i napędy jednocześnie. Przy podziale na sekcje łatwiej zlokalizować problem i ograniczyć skutki wyłączenia. Tak buduje się instalacje, które da się normalnie eksploatować.
Schematy połączeń w instalacjach jednofazowych i trójfazowych
W układzie jednofazowym przez aparat przechodzą dwa przewody robocze: L i N. Zasilanie doprowadza się do zacisków wejściowych, a z wyjściowych prowadzi do wyłączników nadprądowych albo bezpośrednio do chronionego obwodu, jeśli taki układ przewidziano. Po stronie odbiorów przewód ochronny PE omija RCD. Nie prowadzi się go przez aparat.
W układzie trójfazowym przez RCD przechodzą L1, L2, L3 oraz N, jeżeli neutralny występuje w obwodzie. Zachowanie zgodności torów wejściowych i wyjściowych ma znaczenie dla przejrzystości rozdzielnicy i późniejszego serwisu. Zamiana faz między wejściem a wyjściem nie powoduje działania mechanizmu różnicowego, ale potrafi wprowadzić chaos przy diagnostyce i podłączeniach dalszych aparatów.
Liczba biegunów musi odpowiadać rodzajowi zasilania i układowi przewodów roboczych. Dwa bieguny dla obwodu jednofazowego, cztery bieguny dla obwodu trójfazowego z neutralnym. Jeśli chroniony obwód trójfazowy ma wyprowadzony N do odbiorników, ten przewód również musi przejść przez aparat. Inaczej pomiar prądu różnicowego będzie fałszywy.
RCD montuje się przed wyłącznikami nadprądowymi chronionych obwodów albo stosuje się osobne aparaty dla każdej sekcji. Spotykany jest też układ z głównym selektywnym RCD i dodatkowymi urządzeniami 30 mA dla obwodów końcowych. Rozmieszczenie zależy od projektu, mocy przyłączeniowej, liczby odbiorników i tego, jak bardzo instalacja ma być odporna na pojedyncze usterki.
Instalacja jednofazowa
Tor fazowy i neutralny trzeba przeprowadzić przez ten sam aparat od strony zasilania do strony odbiorów. Za wyjściem z RCD przewód fazowy trafia dalej na zabezpieczenia nadprądowe poszczególnych obwodów, a neutralny na listwę N przypisaną wyłącznie do tej różnicówki. Odejścia do obwodów końcowych muszą wracać właśnie tam.
Najczęstsza pomyłka dotyczy przewodu N. Ktoś podłączy gniazdo do neutralnego z innej listwy, zostawi dawny mostek albo połączy dwa obwody w puszce. Efekt jest prosty: RCD wybija po załączeniu obciążenia albo od razu po podniesieniu dźwigni. W starych rozdzielnicach takie rzeczy wychodzą regularnie.
Instalacja trójfazowa
W wariancie trójfazowym trzeba zachować porządek L1, L2, L3 i N zarówno na wejściu, jak i na wyjściu. Nie chodzi tylko o estetykę montażu. Zgodność oznaczeń ułatwia pomiary, serwis i późniejsze rozbudowy. Przy zasilaniu maszyn ma to bardzo praktyczne znaczenie, bo błędne przypisanie torów utrudnia diagnostykę usterek sterowania i napędów.
Rozdzielnice trójfazowe mają więcej miejsc, w których można popełnić błąd: listwy neutralne dla kilku sekcji, odpływy jednofazowe z różnych faz, aparaty pomocnicze, styczniki, ochronniki. Jeżeli za jednym RCD pracują zarówno obwody jednofazowe, jak i trójfazowe, porządek w prowadzeniu przewodów staje się warunkiem poprawnej pracy całego pola. Tu bałagan szybko mści się wyzwoleniami.
Układy sieciowe i ograniczenia montażu w starszych instalacjach
Znaczenie ma układ sieciowy. W TN-S przewód neutralny N i ochronny PE są rozdzielone w całej instalacji, więc zastosowanie RCD jest technicznie przewidywalne. W TN-C funkcję neutralną i ochronną pełni jeden przewód PEN. W takim układzie klasyczna różnicówka dla obwodów końcowych nie może być po prostu dopięta do instalacji dwuprzewodowej.
W TN-C-S rozdział PEN na PE i N następuje w określonym punkcie instalacji. Dopiero za tym miejscem można budować obwody chronione przez RCD. Jeśli ktoś montuje aparat przed prawidłowym rozdziałem przewodu PEN albo zostawia po stronie odbiorów wspólne połączenia ochronno-neutralne, wyłącznik nie będzie pracował tak, jak powinien.
Brak wydzielonego PE to nie tylko problem formalny, ale realne ograniczenie ochrony. RCD może zadziałać również bez klasycznego uziemienia w pewnych stanach uszkodzenia, bo reaguje na różnicę prądów, jednak nie zastępuje przewodu ochronnego ani właściwego układu połączeń ochronnych. Tego nie da się obejść samym dołożeniem aparatu do starej rozdzielnicy.
Przy modernizacji starszej instalacji często okazuje się, że samo wstawienie różnicówki nie ma sensu bez przebudowy części obwodów, rozdziału przewodów, wymiany listew i wykonania pomiarów. To nie jest rzadki przypadek. W budynkach z wieloma przeróbkami problem leży głębiej niż w doborze jednego aparatu.
Warunki bezpieczeństwa i odpowiedzialność za wykonanie podłączenia
Prace przy rozdzielnicy wiążą się z realnym ryzykiem porażenia i skutkami błędnego załączenia. Samo wyłączenie jednego wyłącznika nie oznacza jeszcze bezpiecznych warunków pracy. Trzeba odłączyć zasilanie właściwego pola, potwierdzić brak napięcia odpowiednim przyrządem i wykonać połączenia zgodnie z dokumentacją aparatu oraz układem instalacji.

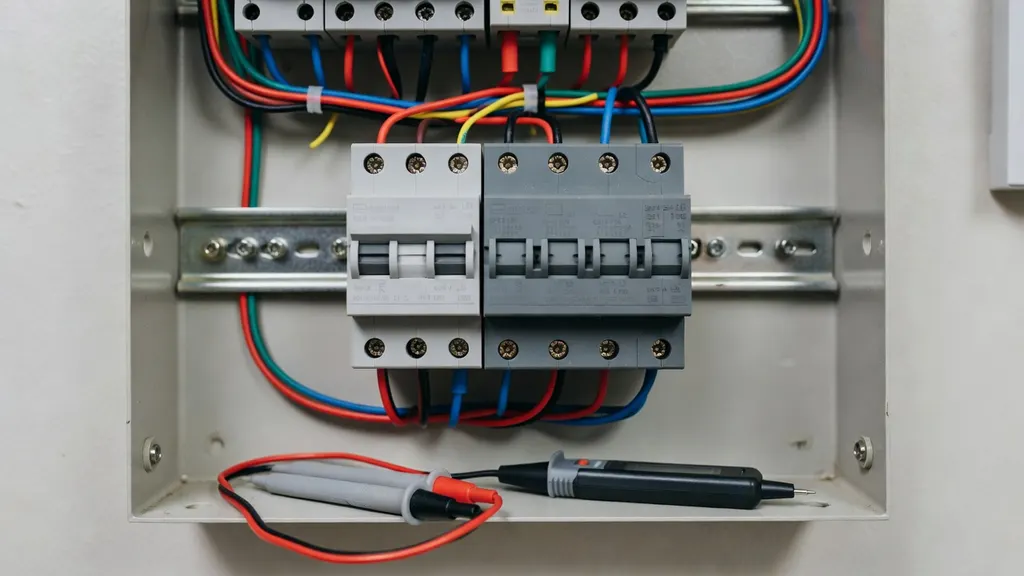

Po montażu potrzebna jest kontrola działania. Obejmuje ona nie tylko użycie przycisku test, ale też pomiary elektryczne sprawdzające skuteczność ochrony i zachowanie aparatu przy prądzie różnicowym. Bez tego trudno mówić o pewnym odbiorze. RCD może być podłączony estetycznie, a mimo to cała ochrona będzie nieskuteczna.
Znaczenie mają kwalifikacje i praktyka. Rozdzielnica to nie miejsce na zgadywanie, szczególnie gdy instalacja była rozbudowywana etapami albo zasila urządzenia o dużych prądach rozruchowych i elementach energoelektroniki. Jeden źle rozpoznany przewód neutralny wystarczy, żeby uszkodzić logikę zabezpieczeń w kilku obwodach naraz.
Są też sytuacje, w których montaż jednej różnicówki nie rozwiązuje problemu, bo instalacja wymaga większej modernizacji. Dotyczy to starych układów dwuprzewodowych, rozdzielnic z przypadkowymi mostkami, obwodów bez wydzielonego PE i miejsc, gdzie nie da się jednoznacznie rozdzielić torów neutralnych. Wtedy najpierw porządkuje się układ, a dopiero potem dobiera zabezpieczenia.
Błędy montażowe i objawy nieprawidłowego działania różnicówki
Najbardziej typowy błąd to łączenie przewodów neutralnych z różnych obwodów chronionych przez różne RCD albo przez RCD i obwody bez takiej ochrony. Prąd wraca wtedy inną drogą niż przewidziana i aparat wyzwala mimo braku uszkodzenia odbiornika. W praktyce taka usterka często ujawnia się dopiero po podłączeniu ostatniego obwodu albo po remoncie jednego pomieszczenia.
Drugim klasycznym problemem jest mostkowanie N i PE za wyłącznikiem różnicowoprądowym. To połączenie powoduje przepływ części prądu roboczego przez tor ochronny, a więc tworzy różnicę prądów wykrywaną przez aparat. RCD reaguje wtedy natychmiast albo przy obciążeniu konkretnego obwodu.
Błędy pojawiają się też przy doborze typu i czułości. Aparat AC w obwodzie z urządzeniami elektronicznymi, zbyt mała czułość w instalacji o naturalnie większych prądach upływu, zbyt duża liczba odbiorników pod jednym RCD — każdy z tych przypadków prowadzi do kłopotów eksploatacyjnych. W hali z kilkoma falownikami źle dobrana różnicówka potrafi wyłączać się przy każdym rozruchu.
Nieprawidłowe przypisanie przewodów do zacisków też ma swoje skutki. Podanie neutralnego na niewłaściwy tor, pomieszanie wejścia z wyjściem w aparacie, który tego nie dopuszcza, luźne zaciski albo źle dobrane szyny połączeniowe powodują przegrzewanie, niestabilną pracę albo brak możliwości załączenia. To nie zawsze widać od razu. Czasem objawem jest dopiero sporadyczne wyzwalanie pod obciążeniem.
Jeżeli RCD wyłącza po podłączeniu odbiorników, przyczyną bywa uszkodzona izolacja przewodu, wilgoć w puszce, filtr przeciwzakłóceniowy urządzenia, przebicie grzałki albo błąd w samej rozdzielnicy. Nie zaczyna się wtedy od wymiany aparatu w ciemno. Najpierw trzeba rozdzielić obwody, wykonać pomiary i sprawdzić, gdzie rzeczywiście pojawia się prąd upływu.
Dobrze podłączona różnicówka działa przewidywalnie, ale tylko jako element poprawnie zbudowanej instalacji. Sama w sobie nie naprawia starego układu, nie zastępuje zabezpieczenia nadprądowego i nie usuwa błędów popełnionych wcześniej w przewodach oraz połączeniach. To ważne, bo właśnie na tym etapie najczęściej kończy się proste myślenie o jej montażu.
