Dylatacja – co to jest i do czego służy w budownictwie

Istota dylatacji w budownictwie

Dylatacja to celowo wykonana szczelina, która oddziela od siebie elementy konstrukcji albo warstwy wykończeniowe, tak aby mogły pracować niezależnie. Nie jest to przypadkowa przerwa ani niedokładność wykonawcza. Jej zadaniem jest przejęcie ruchów materiału i ograniczenie naprężeń, które pojawiają się w czasie użytkowania budynku.

Trzeba odróżnić dylatację od zwykłej przerwy montażowej. Przerwa montażowa wynika z technologii robót, kolejności betonowania albo sposobu układania materiałów. Sama w sobie nie musi przejmować odkształceń. Dylatacja jest projektowana właśnie po to, żeby dopuścić ruch i nie dopuścić do przenoszenia sił między sąsiadującymi elementami.

W praktyce pojawiają się też pojęcia przerwy dylatacyjnej i oddylatowania. Chodzi o to samo zjawisko: rozdzielenie części budynku albo warstw podłogi tak, aby ich praca nie wywoływała uszkodzeń. Budynek nie jest układem sztywnym. Beton się kurczy, stal i ceramika reagują na temperaturę, stropy uginają się pod obciążeniem, a ściany działowe nie powinny przejmować ruchów konstrukcji.

To ma bezpośredni związek z trwałością i bezpieczeństwem. Brak szczeliny w odpowiednim miejscu nie zawsze daje awarię od razu. Częściej najpierw pojawiają się rysy, potem odspojenia i deformacje. Na budowie dobrze to widać przy posadzkach: jeśli podkład nie ma gdzie pracować, pęka tam, gdzie naprężenie znajdzie najsłabszy punkt.

Zjawiska, które uzasadniają stosowanie szczelin dylatacyjnych

Najprostszy powód to zmiana wymiarów pod wpływem temperatury. Każdy materiał rozszerza się przy nagrzewaniu i kurczy przy spadku temperatury, tylko w różnym stopniu. W elementach zewnętrznych ten efekt jest wyraźny, bo różnica temperatury między zimą a latem jest duża, a dodatkowo działa nasłonecznienie. Ciemny taras albo balkon potrafi nagrzać się mocno nawet wtedy, gdy powietrze nie jest szczególnie gorące.

Drugie źródło problemów to skurcz technologiczny. Dotyczy to betonu, zapraw i jastrychów, które w czasie wiązania i dojrzewania zmieniają objętość. Jeżeli świeża wylewka jest zespolona ze ścianami i nie ma nacięć podziałowych, naprężenia bardzo szybko znajdują ujście w postaci rys. To nie jest rzadki przypadek. W halach i garażach pęknięcia często pokazują dokładnie miejsca, w których zabrakło przemyślanego podziału pola.

Do tego dochodzi osiadanie budynku i różna praca jego części. Inaczej zachowuje się dobudówka, inaczej stara część obiektu, inaczej fragment oparty na innym układzie konstrukcyjnym. Różnice nie muszą być duże, żeby doprowadzić do spękań przy sztywnym połączeniu.

Znaczenie mają też drgania, obciążenia użytkowe i odkształcenia eksploatacyjne. Strop ugina się pod ciężarem wyposażenia i ruchem ludzi, posadzka pracuje pod wózkami, a instalacje przenoszą drgania na przegrody. Skutek jest podobny: pojawiają się naprężenia, które bez szczeliny dylatacyjnej przechodzą dalej i uszkadzają kolejne warstwy.

Końcowy efekt takich zjawisk jest dość typowy. Pękają ściany i wylewki, odspajają się płytki, fuga kruszy się przy krawędziach, a podłoga unosi się lokalnie do góry. Czasem mówi się, że materiał był słaby. Często problem leży po prostu w tym, że nie miał gdzie pracować.

Podstawowe rodzaje dylatacji

Dylatacje można podzielić według funkcji i przyczyny, dla której są wykonywane. W praktyce te funkcje często się łączą, ale taki podział porządkuje temat i ułatwia ocenę, czego wymaga konkretny układ.

Dylatacja konstrukcyjna

Ten rodzaj oddziela części budynku pracujące niezależnie. Dotyczy większych obiektów, skrzydeł budynków, stref o różnej wysokości, odmiennym schemacie statycznym albo różnym sposobie posadowienia. Szczelina konstrukcyjna przechodzi przez całą budowlę lub przez jej znaczną część, a nie tylko przez warstwę wykończeniową.

W takich miejscach nie chodzi o drobne kompensowanie ruchu. Tu rozdziela się układy, które nie powinny przekazywać sobie naprężeń. Jeśli ten podział zostanie zignorowany albo później „zamknięty” sztywnym materiałem wykończeniowym, uszkodzenia wracają bardzo szybko.

Dylatacja termiczna

Jej zadaniem jest przejmowanie zmian wymiarów wywołanych temperaturą. Ma duże znaczenie w elementach narażonych na nagrzewanie i wychładzanie: elewacjach, balkonach, tarasach, dachach, długich ścianach i nawierzchniach zewnętrznych. Wewnątrz budynku także bywa potrzebna, szczególnie przy ogrzewaniu podłogowym i dużych przeszkleniach od strony południowej.

W praktyce termika potrafi mocno obciążyć układ wykończeniowy. Posadzka przy witrynie albo przy drzwiach tarasowych pracuje inaczej niż w środku pomieszczenia. To widać po fugach i przy listwach brzegowych.

Dylatacja technologiczna

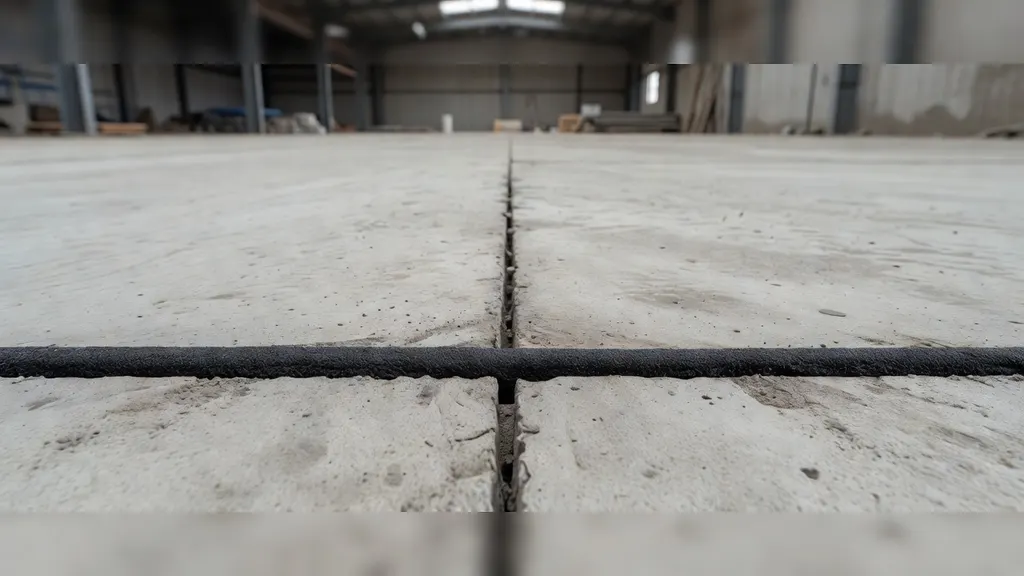

Ta odmiana wiąże się z procesem wiązania, skurczu i dojrzewania materiałów. Najczęściej mówi się o niej przy posadzkach, wylewkach i elementach betonowych. Dylatacje technologiczne pozwalają kontrolować miejsce powstawania rys skurczowych albo ograniczyć ich wpływ na gotową powierzchnię.

Nie zawsze są to pełne szczeliny oddzielające element na całej grubości. Część z nich ma postać nacięć skurczowych wykonanych w odpowiednim momencie. Liczy się czas i głębokość cięcia. Spóźnione nacięcie nie przejmie już naprężeń, bo rysa pojawi się wcześniej, gdzie indziej.

Dylatacja przeciwdrganiowa i oddzielająca

Służy do ograniczania przenoszenia drgań oraz naprężeń między elementami. Stosuje się ją przy ścianach działowych, instalacjach, podkładach pływających, maszynach i w strefach, gdzie ważna jest akustyka albo separacja ruchów. W tym przypadku szczelina bywa niewielka, ale materiał wypełniający musi zachować elastyczność.

Na etapie wykończenia takie oddzielenie bywa psute przez drobiazgi: sztywne zatarcie zaprawą, mostek z kleju pod płytką, dociśnięcie paneli do ściany bez luzu. Potem cała idea oddylatowania przestaje działać.

Obszary stosowania dylatacji w budynku i wokół niego

Szczeliny dylatacyjne pojawiają się już na poziomie fundamentów i ścian nośnych, tam gdzie trzeba kontrolować pracę konstrukcji i rozdzielić części obiektu. W budynkach o prostym układzie są mniej widoczne, ale przy rozbudowie, zmianie wysokości bryły albo innym sposobie posadowienia stają się kluczowe.

Ściany murowane i działowe też wymagają rozsądnego oddzielenia od innych elementów. Ściana działowa nie powinna być przypadkowo zakleszczona między stropem a posadzką, jeśli strop ma się uginać. Stąd zostawia się odpowiednie szczeliny i wypełnia materiałem, który nie tworzy sztywnego połączenia.

Najczęściej z dylatacjami spotyka się jednak wykonawca posadzek. Wylewki cementowe, anhydrytowe, warstwy pod płytki, podłogi pływające, strefy przy progach i przejściach między pomieszczeniami — tam błędy wychodzą szybko. Przy dużej otwartej przestrzeni bez podziałów problem narasta, a gotowa okładzina tylko go przykrywa na krótki czas.

Układy z ogrzewaniem podłogowym są szczególnie wrażliwe. Jastrych cyklicznie się nagrzewa i chłodzi, więc musi mieć możliwość pracy zarówno przy ścianach, jak i na większych polach. Jeśli do tego dojdzie duży format płytek i sztywna fuga, margines błędu robi się mały.

Warstwy wykończeniowe nie działają w oderwaniu od podłoża. Płytki, panele i wykładziny powinny uwzględniać szczeliny w podkładzie albo mieć własny sposób kompensacji ruchu. Nie da się bezkarnie przeciągnąć okładziny przez istniejącą dylatację pod spodem i liczyć, że nic się nie stanie.

Na zewnątrz temat robi się jeszcze ważniejszy. Balkony, tarasy, schody zewnętrzne, podjazdy i nawierzchnie z kostki pracują pod wpływem słońca, mrozu, wody i obciążeń użytkowych. Tam szczelina nie jest dodatkiem estetycznym. To element, który decyduje, czy warstwa pozostanie szczelna i stabilna po kilku sezonach.

Dylatacja w posadzkach, wylewkach i podłogach

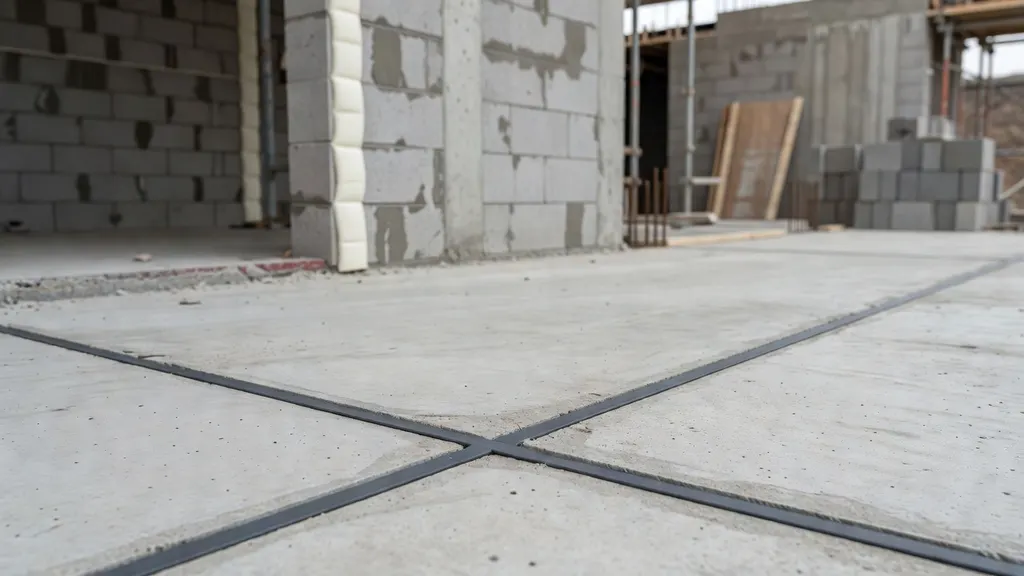

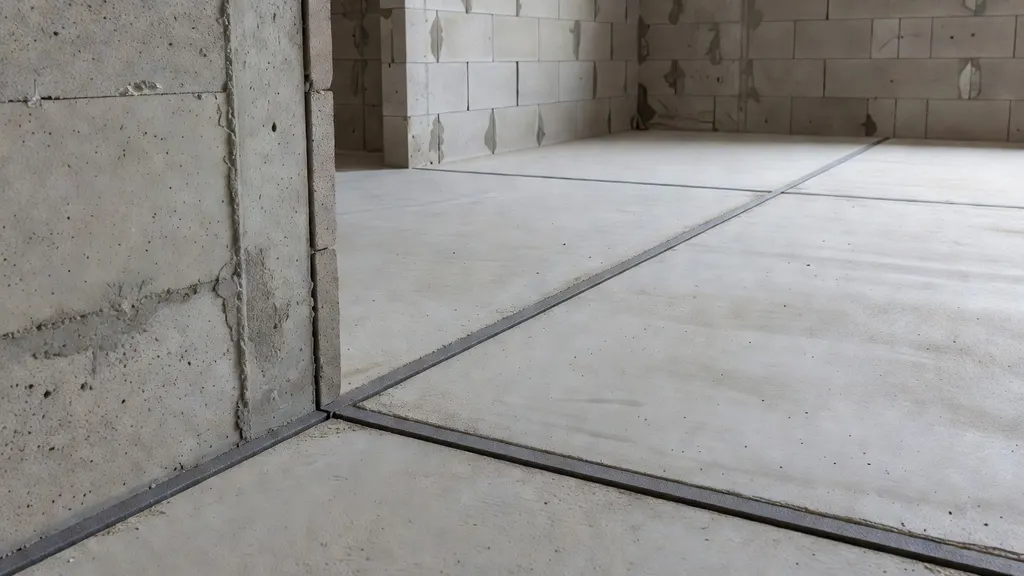

W podłogach stosuje się trzy podstawowe układy: dylatację obwodową, pośrednią i strefową. Obwodowa oddziela podkład od ścian, słupów, progów i innych elementów pionowych. Pośrednia dzieli większą powierzchnię na mniejsze pola robocze. Strefowa rozdziela obszary o innym przeznaczeniu, obciążeniu albo temperaturze pracy.

Dylatacja obwodowa bywa lekceważona, bo po zamontowaniu listew prawie jej nie widać. A to właśnie ona przejmuje ruch całej płyty podkładu. Gdy jastrych dotknie muru na sztywno, naprężenia przenoszą się na środek pomieszczenia albo wypychają krawędzie przy ścianach.

Przy większych powierzchniach sam pas brzegowy nie wystarcza. Podział pola roboczego ogranicza długość odcinka, na którym kumulują się odkształcenia. W produkcji posadzek to jedna z pierwszych rzeczy, które wychodzą przy oględzinach uszkodzeń: za duże pole, brak nacięć, brak szczeliny w przejściu drzwiowym, a potem pęknięcie dokładnie po przekątnej.

Znaczenie ma relacja między podkładem, warstwą wykończeniową i elementami pionowymi. Jeśli podkład jest oddylatowany, a płytki i fuga tworzą mostek przez całą szczelinę, układ znów staje się sztywny. To samo dotyczy paneli dociśniętych bez luzu przy ścianie. Materiał nie ma się gdzie rozszerzyć, więc zaczyna się wybrzuszać.

Ogrzewanie podłogowe zwiększa zakres pracy jastrychu. Rury lub przewody grzewcze powodują nierównomierny rozkład temperatury, a cykle grzania i stygnięcia powtarzają się przez cały sezon. Dlatego tak istotne jest zachowanie szczelin obwodowych, podziałów między pomieszczeniami i zgodności warstwy wykończeniowej z pracą podłoża.

Trwałość płytek, paneli i fug zależy bezpośrednio od poprawnego oddylatowania. Sama mocna zaprawa klejowa nie rozwiązuje sprawy. Gdy podłoże zmienia wymiary, okładzina musi to przejąć albo zostać od tego ruchu odseparowana. W warsztacie glazurniczym dobrze wiadomo, że „głuche” płytki przy drzwiach i narożach bardzo często mają źródło niżej, w podkładzie.

Skutki braku szczelin w warstwach podłogowych są dość charakterystyczne: pęknięcia jastrychu, odspojenia okładzin, wysadzanie płytek, skrzypienie i unoszenie paneli, uszkodzenia przy progach i słupach. Naprawa bywa kłopotliwa, bo wymaga dojścia do warstwy, w której błąd powstał.

Materiały i rozwiązania stosowane w szczelinach dylatacyjnych

W szczelinach pracują materiały elastyczne, które przejmują ruch elementów bez utraty szczelności albo bez tworzenia sztywnego mostka. Dobór zależy od miejsca zastosowania, szerokości szczeliny, przewidywanego odkształcenia oraz obciążeń mechanicznych i wilgoci.

W praktyce stosuje się kilka podstawowych grup rozwiązań:

• taśmy i paski brzegowe z pianki do dylatacji obwodowych,
• profile dylatacyjne do posadzek, płytek, balkonów i tarasów,
• sznury dylatacyjne używane jako podkład pod masy uszczelniające,
• masy trwale elastyczne do wypełniania szczelin pracujących,
• elementy oddzielające i tłumiące drgania pod ściany, instalacje i urządzenia.

Pianka sprawdza się tam, gdzie chodzi o odseparowanie warstwy i przejęcie niewielkich ruchów przy małym obciążeniu powierzchniowym. Profile są potrzebne tam, gdzie szczelina pozostaje widoczna i narażona na ścieranie, koła wózków albo intensywne użytkowanie. Sznur i masa uszczelniająca pracują jako układ: sznur kontroluje głębokość wypełnienia, a masa przejmuje odkształcenia na szerokości szczeliny.

Duże znaczenie ma odporność na wodę, promieniowanie UV, środki czyszczące i zmiany temperatury. Taras i łazienka to nie jest to samo środowisko pracy. Tak samo posadzka magazynowa i salon z panelami. Wypełnienie dobrane zbyt sztywno pęknie albo wyrwie krawędzie. Zbyt miękkie ulegnie zniszczeniu pod ruchem kół lub butów.

Liczy się też wykończenie widocznej warstwy. Dylatacja nie może być przypadkowo zalana klejem, fugą albo farbą, jeśli ma dalej pracować. Na budowie to jeden z częstszych drobnych błędów, który później powoduje duży kłopot.

Błędy wykonawcze i skutki nieprawidłowej dylatacji

Najpoważniejszy błąd to brak dylatacji w miejscach, gdzie układ jest narażony na naprężenia. Dotyczy to szczególnie dużych posadzek, przejść między pomieszczeniami, stref przy słupach, balkonów i tarasów oraz połączeń różnych części budynku. Jeżeli szczelina nie została przewidziana, materiał sam utworzy własną drogę odciążenia. Będzie to rysa, pęknięcie albo odspojenie.

Kolejny problem to za mała liczba szczelin albo ich złe rozmieszczenie. Sama obecność dylatacji jeszcze niewiele daje, jeśli podział pola nie odpowiada geometrii pomieszczenia, obciążeniom i pracy podłoża. Długie, wąskie pola robocze albo skomplikowane kształty bez dodatkowych podziałów proszą się o uszkodzenia.

Często spotyka się też łączenie elementów, które powinny pracować niezależnie. Ściana działowa oparta sztywno na podłodze pływającej, płytki przeciągnięte przez szczelinę konstrukcyjną, wypełnienie przerwy zwykłą zaprawą cementową — to są typowe źródła późniejszych pęknięć. Na gotowej powierzchni wygląda to estetycznie tylko przez chwilę.

Nieodpowiednie wypełnienie szczeliny daje podobny efekt. Materiał zbyt sztywny nie przejmie ruchu. Materiał nietrwały wykruszy się, nasiąknie wodą albo straci przyczepność do krawędzi. W strefach zewnętrznych dochodzi jeszcze mróz i promieniowanie słoneczne, więc słabe rozwiązania odpadają szybko.

Objawy błędów są powtarzalne: pęknięcia ścian, rysy na wylewkach, odspajanie płytek, wybrzuszenia podłóg, uszkodzenia przy narożach i krawędziach. Czasem uszkodzenie ujawnia się dopiero po uruchomieniu ogrzewania podłogowego albo po pierwszym sezonie zimowym. To też jest dość typowe.

Dlatego znaczenie ma zarówno projekt, jak i wykonanie. Dylatacja nie jest detalem, który można dopracować na końcu według uznania ekipy. Musi wynikać z pracy całego układu: konstrukcji, podkładu, temperatury, obciążeń i warstwy wykończeniowej. Jeśli te warstwy są ze sobą spójne, budynek pracuje bez zbędnych uszkodzeń. Jeśli nie są, skutki widać szybko i trudno je naprawić bez ingerencji w gotowe elementy.
