Palnik na olej przepracowany to układ, który kusi prostotą i niskim kosztem paliwa, ale w praktyce wymaga znacznie większej uwagi niż zwykły piecyk na drewno czy gotowy palnik olejowy. Samo „zrobienie” urządzenia sprowadza się nie tyle do zespawania kilku elementów, ile do opanowania procesu spalania paliwa o zmiennym składzie, lepkości i stopniu zanieczyszczenia. Tu właśnie pojawiają się największe problemy.
W amatorskich konstrukcjach najczęściej stosuje się rozwiązanie z misą spalania, do której olej trafia kroplowo, oraz z komorą dopalania oparów. To nie jest paliwo, które powinno płynąć szerokim strumieniem prosto na rozgrzaną blachę. Jeśli dopływ jest zbyt duży albo powietrza jest za mało, efekt pojawia się szybko: czarny dym, sadza, niestabilny płomień i bardzo brudne spalanie.
Warto też oddzielić dwa tematy. Jedna rzecz to techniczna budowa prostego palnika i zrozumienie, jak działa. Druga to bezpieczna i dopuszczalna eksploatacja. Olej przepracowany nie jest paliwem uniwersalnym, a jego spalanie wiąże się zarówno z ryzykiem pożarowym, jak i z problemem emisji spalin. W warsztacie takie urządzenie potrafi grzać skutecznie. Potrafi też narobić kłopotów w jeden wieczór.
Zastosowanie palnika na olej przepracowany w ogrzewaniu małych przestrzeni
Tego typu palniki trafiają głównie do garaży, małych warsztatów, halek gospodarczych i pomieszczeń używanych okresowo. Tam liczy się szybkie dogrzanie przestrzeni i możliwość wykorzystania paliwa, które już jest pod ręką. Nie chodzi o wyszukany układ centralnego ogrzewania, tylko o źródło ciepła działające lokalnie i bez dużej instalacji.
Palnik sam w sobie nie jest jeszcze piecem. To element wytwarzający ciepło przez spalanie paliwa. Dopiero połączenie go z obudową grzewczą, płaszczem, prostym wymiennikiem lub komorą z odprowadzeniem spalin tworzy układ użytkowy. W praktyce wiele problemów bierze się stąd, że konstruktorzy traktują palnik i piec jako jedno. A to nie to samo.
Przy ogrzewaniu okazjonalnym prosty układ ma sens tylko wtedy, gdy daje się szybko uruchomić i bezpiecznie wygasić. W pracy ciągłej wychodzą ograniczenia: osadzanie nagaru, zmiana charakterystyki spalania wraz z temperaturą oleju, zabrudzenie przewodów i spadek ciągu kominowego. W garażu używanym kilka godzin tygodniowo można to jeszcze opanować. Przy codziennym grzaniu konstrukcja zaczyna wymagać stałej obsługi.
Z warsztatowej praktyki wynika, że użytkownicy oczekują od takiego palnika taniego ciepła bez dymu i bez czyszczenia. Tego po prostu nie da się połączyć w prostej konstrukcji. Im prostszy układ, tym większa zależność od jakości paliwa i dokładności regulacji.
Zasada działania palnika zasilanego zużytym olejem
Olej przepracowany nie spala się poprawnie tylko dlatego, że podano go do ognia. Najpierw musi się rozgrzać, częściowo odparować i wytworzyć palne frakcje, które po zmieszaniu z powietrzem ulegają zapłonowi. Dlatego w wielu prostych palnikach kluczowa jest gorąca misa lub wanienka spalania. To tam zachodzi pierwszy etap procesu.
Po rozpaleniu komory olej podawany kroplowo trafia na rozgrzaną powierzchnię. Część paliwa odparowuje, część ulega rozkładowi termicznemu, a powstałe opary spalają się nad misą. Dalej potrzebna jest strefa dopalania, w której spaliny i niespalone składniki mają jeszcze kontakt z tlenem i wysoką temperaturą. Bez tej części konstrukcja kopci.
Decydująca jest relacja między ilością oleju a ilością powietrza. Za mało paliwa daje niestabilny płomień i gaśnięcie. Za dużo paliwa prowadzi do zalewania misy, dymienia i gwałtownego wzrostu temperatury po opóźnionym zapłonie oparów. Ten moment bywa niebezpieczny. W źle ustawionym palniku słychać wtedy charakterystyczne dudnienie albo krótkie strzały w komorze.
Spalanie pełniejsze daje jaśniejszy, bardziej uporządkowany płomień, z wyraźną strefą niebieską przy dobrym dopływie powietrza i wysokiej temperaturze. Czysto nie znaczy widowiskowo. Gdy płomień jest długi, ciemny i „leniwy”, spalanie idzie słabo, a ciepło ucieka razem z sadzą do komina.
Na stanowiskach roboczych dobrze to widać po zapachu i po osadzie na wylocie spalin. Jeśli po kilkunastu minutach pracy blacha przy wylocie robi się czarna i tłusta, układ nie dopala paliwa tak, jak powinien.
Układ konstrukcyjny palnika i komory spalania

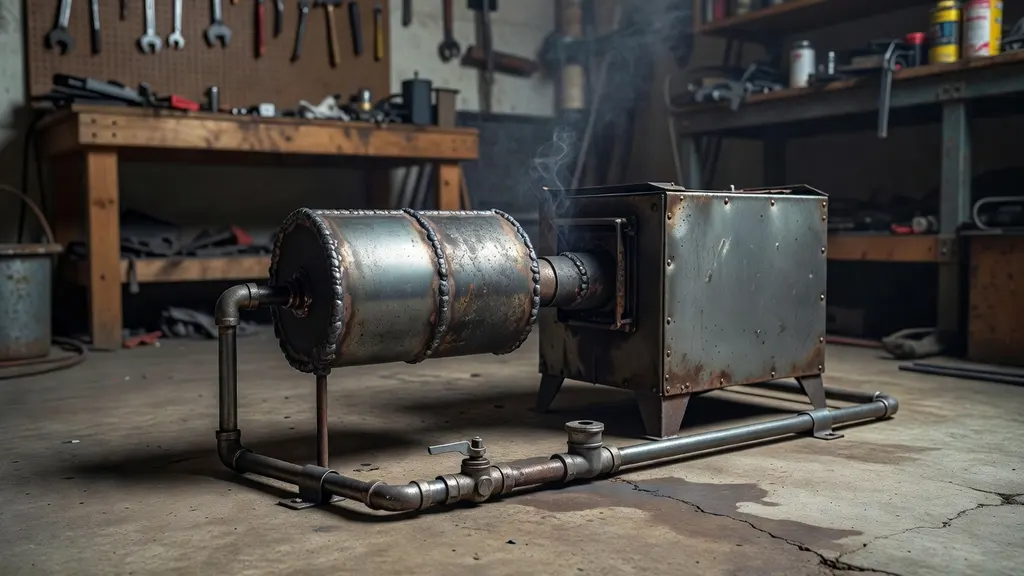

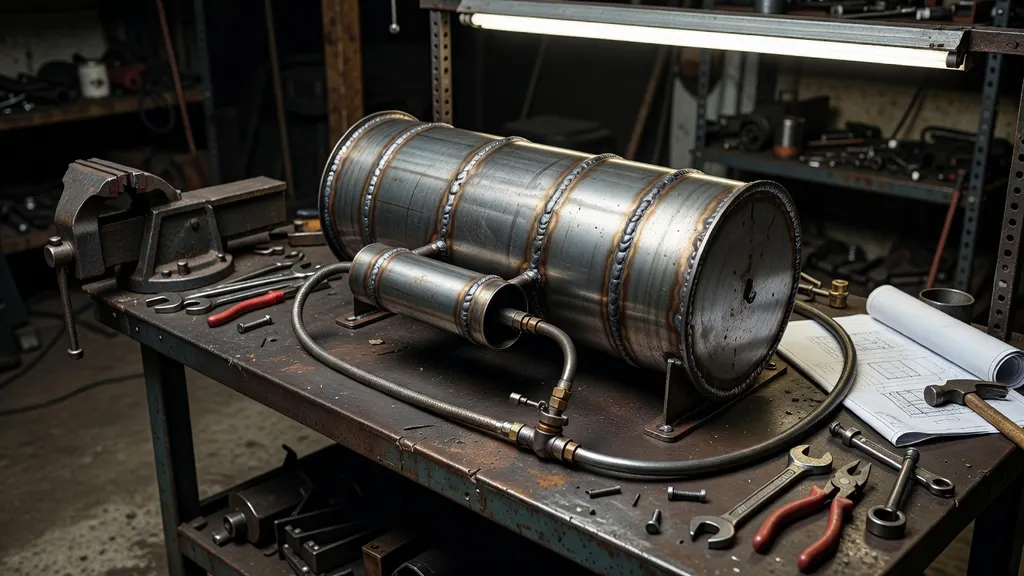

Najprostsze konstrukcje buduje się z rury stalowej, profilu zamkniętego albo krótkiego korpusu z blachy, do którego dołączona jest komora spalania. Sama obudowa nie musi być skomplikowana, ale jej wymiary mają znaczenie. Zbyt mała komora przegrzewa się i dławi przepływ gazów. Zbyt duża utrudnia utrzymanie temperatury potrzebnej do dopalania oparów.
W praktyce stosuje się stal o grubości 3-5 mm na korpus i 4-6 mm w miejscach najbardziej narażonych na temperaturę. Cienka blacha odkształca się szybko, szczególnie przy nierównym płomieniu i lokalnym przegrzewaniu misy. To widać już po kilku cyklach pracy.
Misa spalania powinna znajdować się w dolnej części komory, ale nie bezpośrednio przy samym wlocie powietrza, bo wtedy płomień staje się nerwowy i podatny na zrywanie. Nad nią potrzebna jest wolna przestrzeń na rozwinięcie płomienia oraz dalsza część komory, gdzie zachodzi dopalanie. Wylot spalin nie może odbierać gazów zbyt wcześnie. Gdy jest umieszczony za nisko, ciepło i niespalone cząstki uciekają od razu do przewodu kominowego.
Elementy nośne i robocze
Korpus palnika stanowi nośną obudowę całego układu i jednocześnie kanał prowadzący powietrze oraz spaliny. Do niego mocuje się misę, króćce i połączenie z komorą grzewczą. Dobrze, gdy konstrukcja daje dostęp do czyszczenia bez rozcinania spawów. To drobiazg tylko na etapie budowy. Potem oszczędza dużo pracy.
Komora spalania musi wytrzymać wysoką temperaturę i cykliczne nagrzewanie. W środku gromadzi się nagar, dlatego gładkie ścianki i ograniczenie zbędnych załamań pomagają w utrzymaniu urządzenia. W prostych rozwiązaniach nie stosuje się skomplikowanej ceramiki, ale punktowe ekranowanie najbardziej obciążonych miejsc bywa przydatne.

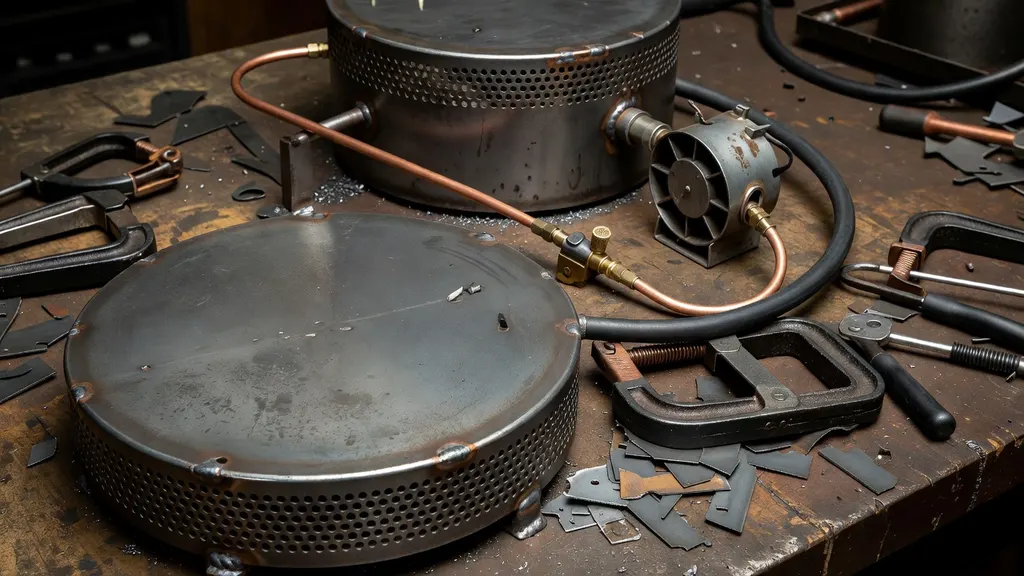

Misa, ruszt albo wanienka olejowa to serce takiego palnika. W przypadku oleju przepracowanego najlepiej sprawdza się misa z wyraźnym rantem, stabilnie osadzona i łatwa do wyjęcia. W niej zbierają się cięższe frakcje i osad. Jeśli ten element jest za płytki, łatwiej o przelanie paliwa po nagłym wzroście dopływu.
Króćce powietrza i paliwa muszą być tak rozmieszczone, by nie podgrzewały nadmiernie przewodu olejowego. Własnoręczne konstrukcje często pomijają ten szczegół, a potem paliwo w przewodzie zaczyna gęstnieć, tworzyć osady albo odwrotnie — robi się rzadsze po rozgrzaniu i rozstraja cały dopływ.
Połączenie z piecem lub obudową grzewczą powinno zapewniać szczelność i możliwość rozszerzalności cieplnej. Sztywne, krótkie połączenie wykonane „na styk” po serii nagrzań potrafi popękać przy spawie.
Podawanie oleju i regulacja zasilania paliwem
Najczęściej stosuje się podawanie grawitacyjne ze zbiornika umieszczonego wyżej niż misa spalania. To rozwiązanie jest proste, ale bardzo czułe na wysokość słupa cieczy i lepkość paliwa. Gdy zbiornik stoi 20 cm wyżej, przepływ jest inny niż przy 80 cm. Po nagrzaniu oleju zmienia się jeszcze bardziej.
Dlatego najbezpieczniejsze jest dozowanie kroplowe albo bardzo mały, stabilny strumień regulowany zaworem precyzyjnym. W praktyce przy mocy rzędu 5-10 kW palnik zużywa od 0,5 do 1,0 l oleju na godzinę, zależnie od konstrukcji i jakości spalania. Jeśli do misy trafia więcej, a komora nie nadąża z dopalaniem, zaczyna się gromadzenie paliwa. To zły znak.
Zużyty olej zawiera opiłki, sadzę, wodę, dodatki uszlachetniające i osady. Bez filtracji układ będzie się rozstrajał. Podstawą jest sedymentacja w osobnym pojemniku i filtracja mechaniczna przed doprowadzeniem paliwa do palnika. Filtr siatkowy o drobności 100-300 mikrometrów zatrzymuje większe zanieczyszczenia, ale nie rozwiązuje problemu wody ani ciężkich frakcji.
W warsztacie łatwo to przegapić: palnik działa poprawnie na jednej partii oleju, a po dolaniu następnej zaczyna dymić przy tych samych ustawieniach. Taki układ nie ma stałego paliwa. Trzeba to uwzględnić od początku.
Nadmierny dopływ oleju do paleniska jest jednym z najgroźniejszych błędów. Powoduje zalanie misy, tworzenie gęstych oparów i ryzyko gwałtownego zapłonu. Sam zawór iglicowy nie wystarcza, jeśli za nim znajduje się zbiornik bez kontroli poziomu i bez zabezpieczenia przed przypadkowym zwiększeniem przepływu.
Dopływ powietrza, nadmuch i warunki spalania bez dymu
Drugą stroną procesu jest powietrze. Palnik może pracować na naturalnym ciągu kominowym, ale tylko wtedy, gdy komora i przewód spalinowy są dobrze dobrane. Przy słabym ciągu spalanie robi się ciężkie, płomień ciemnieje, a sadza odkłada się błyskawicznie. Dmuchawa stabilizuje proces, lecz wymaga regulacji. Za duży nadmuch chłodzi strefę spalania i potrafi zerwać płomień.
Średnica kanałów ma znaczenie praktyczne. W małych konstrukcjach stosuje się doloty powietrza 30-60 mm oraz przewody spalinowe 100-150 mm, zależnie od mocy i geometrii komory. Zbyt wąski dolot nie dostarczy tlenu. Zbyt szeroki utrudni regulację i zwiększy wpływ podmuchów oraz zmian ciągu.
Bez dymu pracuje tylko ten układ, który utrzymuje temperaturę spalania i właściwe mieszanie oparów z powietrzem. Sam mocny nadmuch niczego nie załatwia. Czasem pogarsza sprawę. W wielu palnikach najlepszy efekt daje umiarkowane powietrze pierwotne pod misę oraz dodatkowe otwory wtórne nad strefą odparowania.
Typowe problemy eksploatacyjne
Zbyt słaby dopływ powietrza daje miękki, kopcący płomień i szybkie osadzanie sadzy w komorze. Po godzinie pracy przekrój wylotu potrafi się wyraźnie zmniejszyć. Wtedy urządzenie zaczyna dymić jeszcze bardziej.
Nadmierny nadmuch objawia się szarpaniem płomienia, głośniejszą pracą i spadkiem temperatury w misie. Płomień odrywa się od strefy spalania, a olej nie odparowuje równomiernie. To częsty błąd przy montażu zbyt mocnej dmuchawy bez regulacji.
Zmiana lepkości oleju wpływa na dozowanie i charakter płomienia. Gęsty, zimny olej kapie wolniej. Po rozgrzaniu układu ten sam zawór podaje go wyraźnie więcej. W prostych palnikach regulacja „na zimno” niemal nigdy nie pokrywa się z pracą po 20-30 minutach.
Cofanie dymu świadczy o problemie z ciągiem kominowym, zbyt niskiej temperaturze spalin albo zabrudzeniu przewodu. Zdarza się też przy źle usytuowanym wlocie powietrza, gdy nadmuch zaburza naturalny kierunek przepływu gazów.
Parametry pracy, wydajność cieplna i sprawność układu
Moc grzewcza takiego palnika zależy od ilości skutecznie spalonego paliwa i od geometrii komory. W konstrukcjach garażowych spotyka się zakres 5-15 kW. Niżej układ ma problem ze stabilnością, wyżej rośnie ryzyko przegrzania i trudniej opanować czyste spalanie bez bardziej dopracowanego nadmuchu.
Jakość oleju wpływa jednocześnie na temperaturę spalania, ilość osadu i zużycie paliwa. Olej silnikowy po długiej eksploatacji zachowuje się inaczej niż olej hydrauliczny czy mieszanki z domieszką paliwa, rozpuszczalników i wody. To nie są drobne różnice. Na jednej partii palnik może pracować równo, a na drugiej wymagać całkiem innego ustawienia powietrza.
Duże znaczenie ma strefa dopalania. Jeśli spaliny mają dość czasu i temperatury, ciepła trafia więcej do obudowy grzewczej, a mniej ucieka kominem. Gdy komora jest za krótka albo wylot znajduje się zbyt blisko misy, sprawność spada mimo dużego płomienia. Z zewnątrz wygląda to mocno. W środku proces jest niedomknięty.
W garażu o powierzchni 25-35 m2 palnik 6-8 kW potrafi podnieść temperaturę skutecznie, ale tylko przy ograniczonych stratach przez bramę, nieszczelności i nieocieplone ściany. Jeśli budynek traci ciepło bardzo szybko, problemem nie jest sam palnik, tylko bilans cieplny pomieszczenia.
Prosta konstrukcja zawsze ma większe straty niż dopracowany kocioł z wymiennikiem i kontrolą spalania. To kompromis. Mniej elementów oznacza łatwiejsze wykonanie, ale też mniejszą powtarzalność pracy i większą zależność od regulacji ręcznej.
Bezpieczeństwo, obsługa i utrzymanie palnika
Najpoważniejsze zagrożenia to pożar, przegrzanie komory i niekontrolowany zapłon nagromadzonych oparów. Zbiornik paliwa nie powinien być integralną częścią gorącej obudowy ani znajdować się bezpośrednio nad strefą spalania bez zabezpieczeń. Każdy wyciek w pobliżu rozgrzanych elementów oznacza realne ryzyko zapłonu.
Szczelność układu ma znaczenie nie tylko dla paliwa, ale też dla spalin. Spalanie zużytego oleju wytwarza gazy i aerozole, których nie wolno wypuszczać do pomieszczenia roboczego. Potrzebny jest sprawny przewód odprowadzający spaliny i stabilny ciąg. Tu nie ma miejsca na prowizorkę z cienkiej rury wsuniętej w uchylone okno.
Obsługa sprowadza się głównie do kontroli misy spalania, przewodów paliwowych, otworów powietrznych i stanu komory. Sadza oraz nagar narastają szybko, szczególnie po pracy na zanieczyszczonym oleju. Czyszczenie nie jest dodatkiem serwisowym, tylko częścią normalnej eksploatacji. Po kilku cyklach pracy różnica w przepływie spalin bywa już wyraźna.
Przy rozpalaniu najpierw trzeba uzyskać stabilne źródło temperatury w misie, a dopiero potem podać małą ilość oleju. Gwałtowne zalewanie zimnej komory kończy się dymem albo opóźnionym zapłonem. Wygaszanie również powinno polegać na odcięciu dopływu paliwa i pozostawieniu czasu na dopalenie resztek, a nie na mechanicznym tłumieniu płomienia bez przewietrzenia komory.
Z praktyki warsztatowej: wiele awarii nie bierze się z samego spawania czy złych wymiarów, tylko z pośpiechu przy uruchomieniu i braku stałego nadzoru w pierwszych minutach pracy. Ten typ urządzenia nie lubi zostawiania bez kontroli tuż po rozpaleniu.
Na końcu pozostaje kwestia dopuszczalności spalania oleju przepracowanego. To nie jest neutralne paliwo odpadowe, które można traktować jak opał do dowolnego piecyka. Sposób użycia, miejsce eksploatacji i emisja spalin mają znaczenie techniczne i praktyczne. Zanim taki palnik trafi do pracy, trzeba ocenić nie tylko jego działanie, ale też to, czy dany sposób użytkowania w ogóle jest akceptowalny i bezpieczny.
