Znaczenie alternatora w układzie elektrycznym pojazdu
Alternator to prądnica prądu przemiennego stosowana w samochodzie do wytwarzania energii elektrycznej podczas pracy silnika. Sam akumulator nie zasila auta przez cały czas. Jego zadaniem jest rozruch i stabilizacja zasilania, ale po uruchomieniu jednostki napędowej główny ciężar przejmuje właśnie alternator.
Podzespół ten zamienia energię mechaniczną pobieraną z wału silnika, przez pasek osprzętu, na energię elektryczną. Z tej energii korzystają wszystkie odbiorniki pracujące w czasie jazdy: oświetlenie, sterowniki, wentylatory, pompy, ogrzewanie szyb, układ klimatyzacji, multimedia i systemy bezpieczeństwa. W nowszych autach obciążenie bywa duże, bo elektroniki jest po prostu więcej.
Drugi istotny obszar to ładowanie akumulatora. Jeśli alternator pracuje prawidłowo, utrzymuje napięcie instalacji na poziomie pozwalającym zarówno zasilać odbiorniki, jak i uzupełniać energię pobraną podczas rozruchu. Gdy układ ładowania nie daje odpowiedniego napięcia, samochód przez pewien czas jedzie jeszcze na energii zgromadzonej w akumulatorze. To nie trwa długo.
W praktyce sprawny alternator decyduje o ciągłości jazdy. Silnik może pracować poprawnie mechanicznie, ale przy zaniku ładowania szybko zaczynają pojawiać się błędy sterowników, przygasanie świateł i spadki napięcia. Warsztatowo widać to często po tym, że auto przyjeżdża „jeszcze jeżdżące”, a po zgaszeniu nie daje się już uruchomić.
Zasada działania alternatora samochodowego
Napęd alternatora pochodzi od silnika, najczęściej przez pasek wielorowkowy. Koło pasowe obraca wirnik, a ten wytwarza pole magnetyczne. Kiedy wirnik obraca się wewnątrz stojana, w uzwojeniach stojana indukuje się prąd przemienny. To podstawowa zasada pracy całego zespołu.
Stojan pełni rolę nieruchomej części roboczej, w której powstaje energia elektryczna użyteczna dla instalacji pojazdu. Sam prąd przemienny nie może jednak bezpośrednio zasilać typowej instalacji 12 V lub 24 V. Dlatego dalej pracuje mostek prostowniczy zbudowany z diod, który zamienia prąd przemienny na prąd stały.
Żeby napięcie nie rosło wraz z obrotami silnika bez kontroli, potrzebny jest regulator napięcia. Ten element steruje prądem wzbudzenia wirnika i utrzymuje napięcie ładowania w określonym zakresie. Dla instalacji 12 V podczas pracy silnika spotyka się wartości rzędu 13,8-14,7 V, zależnie od temperatury, strategii sterowania i konstrukcji układu.
Akumulator i alternator pracują więc razem, ale nie wykonują tego samego zadania. Akumulator magazynuje energię i pomaga przy chwilowych skokach obciążenia, a alternator dostarcza ją na bieżąco. Przy niskich obrotach i dużej liczbie włączonych odbiorników bilans może być gorszy. To da się zauważyć szczególnie zimą, przy ogrzewaniu szyb, dmuchawie i światłach pracujących jednocześnie.

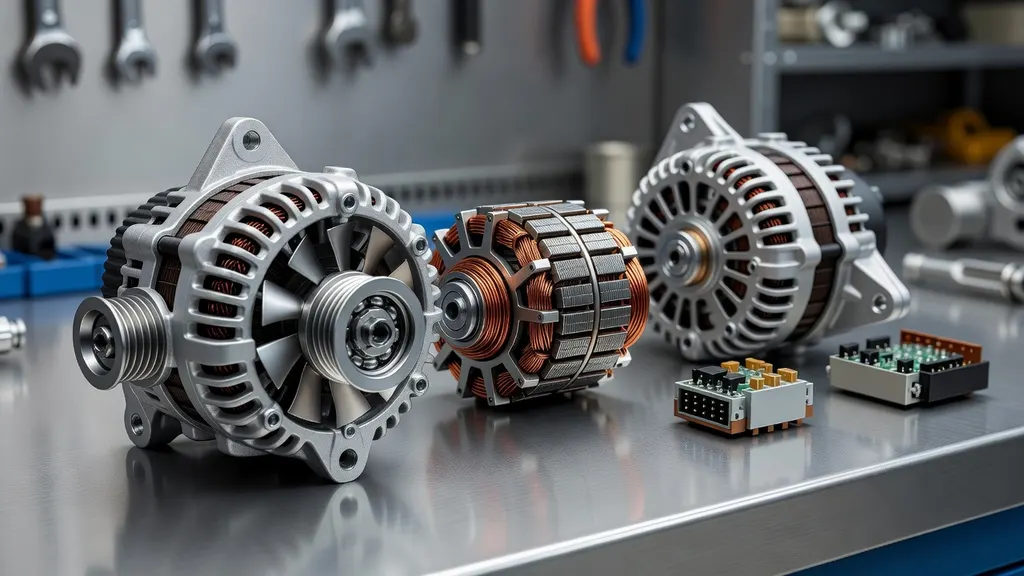

Budowa alternatora i funkcje jego podstawowych elementów
Obudowa alternatora jest wykonana z lekkiego stopu i ma otwory wentylacyjne, które odprowadzają ciepło z wnętrza. To ważne, bo podczas pracy pojawiają się straty cieplne w uzwojeniach, diodach i regulatorze. Sama obudowa odpowiada też za sztywne mocowanie do silnika. Jeśli uchwyty są pęknięte albo przekoszone, napęd zaczyna pracować pod obciążeniem bocznym i szybko cierpią łożyska.
Wirnik to element obracający się, zasilany prądem wzbudzenia przez szczotki i pierścienie ślizgowe. Wytwarza pole magnetyczne, bez którego alternator nie wygeneruje energii. Zużycie szczotek nie wygląda groźnie, ale po przekroczeniu granicy kontakt robi się niestabilny i napięcie zaczyna pływać. Czasem objaw pojawia się tylko na wybojach albo po rozgrzaniu.
Stojan zawiera uzwojenia, w których indukuje się prąd. Od jakości wykonania i stanu izolacji zależy sprawność oraz odporność na przegrzanie. Gdy dochodzi do zwarć międzyzwojowych, alternator potrafi jeszcze ładować, ale wydajność spada wyraźnie i pod obciążeniem napięcie siada.
Mostek diodowy prostuje napięcie i kieruje energię do instalacji pojazdu. Uszkodzenie jednej diody zmniejsza wydajność i może powodować tętnienia prądu. W aucie objawia się to czasem migotaniem świateł albo zakłóceniami pracy elektroniki. To nie zawsze wychodzi od razu na postoju.
Regulator napięcia pilnuje parametrów pracy układu. W wielu konstrukcjach jest zintegrowany ze szczotkotrzymaczem. Niby drobny moduł, a od niego zależy, czy ładowanie będzie prawidłowe, za niskie czy za wysokie. Nadmierne napięcie potrafi uszkodzić akumulator i elektronikę szybciej niż sam brak ładowania.
Do trwałości całego podzespołu mocno dokładają się łożyska, koło pasowe i napęd. W nowszych konstrukcjach często stosuje się koła jednokierunkowe lub ze sprzęgłem tłumiącym drgania. Ich zużycie nie kończy się tylko hałasem. Pasek zaczyna pracować nerwowo, napinacz dostaje wibracji, a alternator traci stabilne warunki pracy.
Odmiany alternatorów i różnice konstrukcyjne
Alternator nie jest urządzeniem zarezerwowanym wyłącznie dla samochodów osobowych. Takie prądnice spotyka się też w maszynach roboczych, pojazdach ciężarowych, agregatach i części urządzeń stacjonarnych. Różnią się napięciem pracy, wydajnością prądową, sposobem chłodzenia i sterowania.
W motoryzacji najczęściej występują alternatory dla instalacji 12 V oraz 24 V. Wydajność podaje się w amperach. W samochodach osobowych spotyka się jednostki 70 A, 90 A, 120 A, 150 A i więcej. Sam prąd znamionowy nie mówi wszystkiego, bo istotna jest też charakterystyka pracy przy niskich obrotach. To właśnie tam wychodzą różnice między prostą konstrukcją a podzespołem dobranym do bogato wyposażonego auta.
Starsze układy ładowania były prostsze i mniej zależne od elektroniki sterującej pojazdu. W nowszych samochodach alternator często współpracuje ze sterownikiem silnika i systemem zarządzania energią. Zmienia napięcie ładowania zależnie od temperatury, stanu akumulatora, obciążenia i strategii odzysku energii przy hamowaniu silnikiem. Taki podzespół trzeba dobierać dokładnie pod numer części i wyposażenie auta. Sama zgodność mocowania nie wystarcza.
Bywa też różnica w kole pasowym, typie złącza elektrycznego, kierunku chłodzenia i sposobie komunikacji z instalacją pojazdu. Z zewnątrz dwa alternatory mogą wyglądać podobnie, a po montażu jeden z nich nie będzie poprawnie ładował albo zacznie generować błędy. To częsty problem przy przypadkowo dobranych zamiennikach.
Trwałość alternatora i czynniki wpływające na jego zużycie
Żywotność alternatora zależy od warunków pracy bardziej niż od samego przebiegu. W jednym aucie podzespół przejeżdża 250 000 km bez ingerencji, w innym wymaga naprawy po 120 000 km. Duże znaczenie ma obciążenie elektryczne, jakość napędu osprzętu i temperatura w komorze silnika.
Wilgoć, sól drogowa, pył i wycieki oleju działają na alternator bardzo źle. Zabrudzenia przyspieszają zużycie szczotek i łożysk, a olej niszczy pasek i utrudnia chłodzenie. Po myciu komory silnika też zdarzają się problemy. Nie od razu, ale po kilku dniach pojawia się hałas albo kontrolka ładowania.
Stan paska napędowego ma bezpośredni wpływ na pracę ładowania. Pasek zużyty, popękany albo zbyt luźny ślizga się pod obciążeniem i obniża wydajność alternatora. Gdy do tego dojdzie niesprawny napinacz, napięcie ładowania może spadać tylko okresowo. Mechanik widzi wtedy auto, które „raz ładuje, raz nie”.
Elementy mechaniczne i elektryczne zużywają się w różnym tempie. Łożyska reagują na drgania i zanieczyszczenia, szczotki ścierają się od pracy, pierścienie ślizgowe wycierają się stopniowo, a diody i regulator cierpią od temperatury i skoków napięcia. Nie ma tu jednego słabego punktu dla wszystkich modeli.
Jakość części też robi różnicę. Tani regulator lub mostek diodowy potrafi działać poprawnie tylko przez krótki czas, mimo że po montażu parametry wyglądają dobrze. W praktyce warsztatowej widać to po regeneracjach wykonywanych „po kosztach”, które wracają po kilku miesiącach z tą samą usterką albo z nową, wynikającą z przegrzania.
Objawy uszkodzenia alternatora i najczęstsze usterki
Pierwszym sygnałem problemów bywa niedoładowany akumulator. Samochód gorzej kręci rano, po krótkich trasach rozruch staje się cięższy, a po dłuższym postoju napięcie spada szybciej niż powinno. Taki objaw nie oznacza jeszcze automatycznie uszkodzonego akumulatora. Często źródło leży w ładowaniu.
Kontrolka ładowania na desce rozdzielczej jest ważnym sygnałem, ale nie zawsze działa zero-jedynkowo. Potrafi świecić stale, zapalać się dopiero na wolnych obrotach albo lekko żarzyć po uruchomieniu silnika. Ten ostatni objaw bywa bagatelizowany, a często wskazuje na problem z diodami, wzbudzeniem albo połączeniami elektrycznymi.
Przy spadkach napięcia odbiorniki zaczynają pracować niestabilnie. Światła przygasają, dmuchawa zwalnia, radio się resetuje, a sterowniki zapisują błędy związane z niskim napięciem zasilania. W nowszych autach potrafią pojawić się komunikaty o awarii ABS, ESP czy wspomagania, choć same układy są sprawne. Winne jest zasilanie.
Kiedy alternator praktycznie przestaje ładować, auto po pewnym czasie nie daje się uruchomić. Jeśli awaria wystąpi podczas jazdy, silnik może zgasnąć po rozładowaniu akumulatora do poziomu, przy którym sterowniki i pompy przestają pracować prawidłowo. To już nie jest drobna niedogodność.
Hałas także ma znaczenie. Wycie, szum, metaliczne tarcie albo cykliczne stukanie dochodzące z okolicy paska osprzętu często wskazuje na zużyte łożyska alternatora albo problem z kołem pasowym. Czasem dźwięk pojawia się tylko po włączeniu dużego obciążenia elektrycznego. To dość charakterystyczne.
Najczęściej spotykane źródła awarii
Regulator napięcia należy do najczęściej uszkadzanych elementów. Gdy przestaje prawidłowo sterować wzbudzeniem, napięcie ładowania robi się za niskie albo za wysokie. Oba przypadki są szkodliwe, tylko skutki widać inaczej. Przy zbyt wysokim napięciu akumulator zaczyna intensywnie gazować, a elektronika dostaje po instalacji.
Mostek diodowy ulega awariom z powodu temperatury, przeciążeń i wieku. Uszkodzone diody obniżają sprawność, wywołują tętnienia napięcia i potrafią rozładowywać akumulator na postoju. Auto stoi całą noc i rano nie odpala, mimo że dzień wcześniej ładowanie wydawało się poprawne.
Szczotki i pierścienie ślizgowe to naturalnie zużywające się elementy eksploatacyjne. Kiedy szczotka jest krótka albo pierścień ma głębokie rowki, kontakt prądu wzbudzenia robi się niepewny. Objawy bywają nieregularne, szczególnie przy zmianach temperatury i obrotów.
Łożyska zużywają się mechanicznie i sygnalizują to hałasem. Jeśli problem zostanie zignorowany, może dojść do zatarcia, uszkodzenia wirnika, zerwania paska albo przegrzania całego zespołu. Tu awaria rozwija się etapami, ale końcówka bywa szybka.
Do tego dochodzą połączenia elektryczne i przewody. Zaśniedziałe klemy, luźne złącza, uszkodzony przewód masowy albo przewód dodatni z podwyższonym oporem dają objawy podobne do niesprawnego alternatora. Pomiar napięcia bez sprawdzenia spadków na połączeniach potrafi wprowadzić w błąd.
Koło pasowe i elementy napędu też są częścią problemu. Uszkodzone sprzęgiełko jednokierunkowe nie zawsze słychać od razu. Czasem najpierw widać drgania paska i nierówną pracę napinacza, a dopiero później pojawia się ładowanie niestabilne pod obciążeniem.
Naprawa, regeneracja i wymiana alternatora jako etapy obsługi podzespołu
Nie każda usterka alternatora oznacza konieczność zakupu nowego podzespołu. W wielu przypadkach naprawa dotyczy konkretnego elementu: regulatora, szczotek, łożysk, mostka diodowego albo koła pasowego. Warunek jest jeden — reszta podzespołu musi być w stanie, który uzasadnia dalszą eksploatację.
Regeneracja polega na rozebraniu alternatora, ocenie zużycia i wymianie części, które utraciły sprawność lub trwałość. Obejmuje też czyszczenie, kontrolę uzwojeń, sprawdzenie prostownika i test na stanowisku. Dobrze wykonana regeneracja przywraca parametry pracy, ale jej wynik zależy od jakości części i dokładności pomiarów. To nie jest samo „odświeżenie”.
Wymiana na nowy alternator ma sens wtedy, gdy korpus jest uszkodzony, uzwojenia są przegrzane, wirnik lub stojan mają poważne uszkodzenia albo koszt porządnej regeneracji zbliża się do ceny nowego podzespołu. Używany alternator kusi ceną, ale jego stan bywa trudny do oceny. Da się trafić dobrze, da się też wrócić do tematu po kilku tygodniach.
Kluczowa jest diagnoza przed decyzją o naprawie. Trzeba sprawdzić napięcie ładowania pod obciążeniem, stan akumulatora, spadki napięcia na przewodach, kondycję paska, napinacza i koła pasowego. Sama wymiana alternatora bez usunięcia przyczyny przeciążenia albo problemów z napędem często kończy się powrotem usterki. To warsztat zna aż za dobrze.
Jakość części zamiennych wpływa później na niezawodność bardziej, niż wynikałoby to z samej ceny. Dotyczy to szczególnie regulatorów, łożysk i diod. W instalacji elektrycznej samochodu element słaby jakościowo szybko wychodzi na jaw, bo pracuje pod temperaturą, drganiami i zmiennym obciążeniem.
Dalsza jazda z niesprawnym alternatorem prowadzi do rozładowania akumulatora, problemów z elektroniką i ryzyka unieruchomienia pojazdu. Przy zbyt wysokim napięciu skutki mogą być jeszcze droższe: uszkodzenie akumulatora, żarówek, modułów sterujących i osprzętu elektrycznego. Lepiej nie czekać, aż kontrolka przestanie być jedynym objawem.
