Światłowód jest medium transmisyjnym, w którym informacja nie płynie w postaci sygnału elektrycznego, lecz jako światło prowadzone wewnątrz bardzo cienkiego włókna. W praktyce oznacza to inny sposób przesyłu danych niż w przewodach miedzianych. Nie ma tu przewodzenia prądu na całej długości toru, są impulsy optyczne generowane przez nadajnik i odczytywane przez odbiornik.
Różnica względem kabla miedzianego nie sprowadza się tylko do większej prędkości transmisji. Miedź jest podatna na zakłócenia elektromagnetyczne, spadki jakości na długich odcinkach i ograniczenia pasma wynikające z własności przewodnika. Włókno optyczne pracuje inaczej: nie emituje pola elektromagnetycznego jak klasyczna linia transmisyjna i nie odbiera go w taki sposób jak skrętka czy kabel koncentryczny. To ma realne znaczenie w sieciach operatorskich, halach przemysłowych i obiektach z rozbudowaną infrastrukturą energetyczną.
Światło stało się nośnikiem danych w nowoczesnych sieciach dlatego, że pozwala przenosić duże ilości informacji na długie dystanse przy niskim tłumieniu. W telekomunikacji przekłada się to na szybki internet, połączenia między węzłami sieci, centra danych i łącza między miastami. Poza dostępem do internetu światłowody są stosowane w automatyce, pomiarach, medycynie, systemach bezpieczeństwa i aparaturze badawczej. To nie jest już technologia zarezerwowana dla szkieletu sieci. Jest blisko użytkownika końcowego.
Istota światłowodu jako medium transmisyjnego
W najprostszym ujęciu światłowód to cienkie włókno szklane lub polimerowe, zaprojektowane tak, by prowadzić światło na zadanej długości trasy. To medium pasywne. Sam kabel nie generuje sygnału, jedynie go przenosi. Za zamianę danych cyfrowych na impulsy świetlne odpowiada elektronika i elementy optoelektroniczne po obu stronach połączenia.
W przewodzie miedzianym dane są związane ze zmianami napięcia, prądu i częstotliwości. We włóknie optycznym nośnikiem informacji są zmiany parametrów światła. Dla użytkownika efekt bywa prosty: wysokie przepływności i stabilne połączenie. Od strony technicznej to osobna klasa transmisji, z innymi ograniczeniami, innymi metodami pomiaru i innymi błędami montażowymi.
W sieciach telekomunikacyjnych światłowód jest dziś podstawą warstwy szkieletowej i coraz częściej warstwy dostępowej. Tam, gdzie kiedyś kończyła się miedź, teraz dochodzi włókno. W praktyce odcinek optyczny może biec od centrali operatora aż do mieszkania, serwerowni, zakładu produkcyjnego albo punktu radiowego.
Zasada działania światłowodu i podstawy fizyczne transmisji
Dane są wysyłane jako sekwencja impulsów świetlnych. Nadajnik, najczęściej oparty na laserze półprzewodnikowym albo diodzie LED, moduluje światło zgodnie z przesyłaną informacją. Na drugim końcu odbiornik z fotodetektorem zamienia sygnał optyczny z powrotem na postać elektryczną. Samo włókno jest więc kanałem pomiędzy tymi dwoma punktami.
Podstawą działania jest całkowite wewnętrzne odbicie. Rdzeń światłowodu ma wyższy współczynnik załamania niż otaczający go płaszcz optyczny. Jeśli promień światła pada na granicę tych ośrodków pod odpowiednim kątem, nie wydostaje się na zewnątrz, tylko odbija i dalej biegnie wzdłuż włókna. To dlatego sygnał może pokonywać długie odcinki bez „uciekania” z rdzenia.
Tor światła we włóknie opisuje prawo załamania, znane jako prawo Snelliusa. W praktyce nie trzeba prowadzić obliczeń przy każdej instalacji, ale zależność jest istotna: geometria włókna i różnica współczynników załamania decydują o tym, jakie promienie będą propagować się poprawnie. Przy źle dobranych warunkach wejścia część mocy nie zostanie sprzężona z rdzeniem i od razu pojawią się straty.
Na prostym odcinku sygnał zachowuje się przewidywalnie, choć nie jest idealnie niezmienny. Występuje tłumienie i rozmycie impulsu. Problemy zaczynają się szybciej tam, gdzie kabel jest zbyt mocno zgięty. W warsztacie i na budowie widać to od razu: włókno nie lubi ciasnych promieni gięcia, a mikrozagięcia potrafią podnieść tłumienie bez żadnego uszkodzenia widocznego z zewnątrz. To częstszy kłopot niż sama awaria mechaniczna.

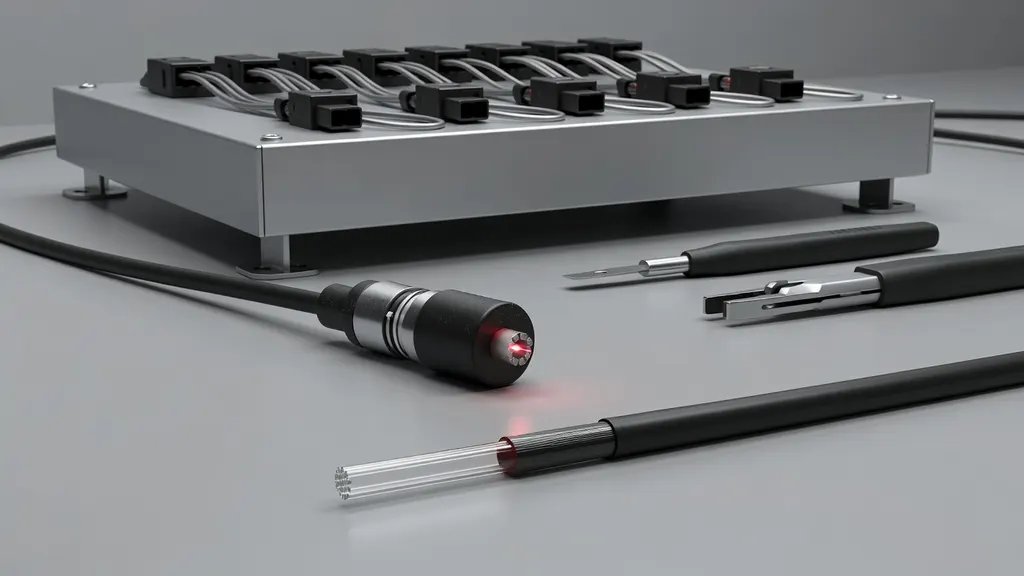

Budowa światłowodu i elementy toru optycznego
Najważniejszą częścią włókna jest rdzeń. To nim biegnie sygnał optyczny. W światłowodach telekomunikacyjnych jego średnica ma konkretne wartości zależne od typu włókna, co wpływa na liczbę modów, sposób propagacji i docelowe zastosowanie. Otacza go płaszcz optyczny, którego zadaniem jest utrzymanie warunków do prowadzenia światła wewnątrz rdzenia.
Na tym budowa się nie kończy. Włókno ma powłoki ochronne, elementy wzmacniające i osłony zewnętrzne, które zabezpieczają je przed wilgocią, ściskaniem, rozciąganiem i uszkodzeniami podczas instalacji. Sam kabel może być projektowany do kanalizacji teletechnicznej, doziemnie, napowietrznie albo do wnętrz budynków. Każde środowisko stawia inne wymagania. Inny będzie kabel magistralny, inny patchcord w szafie telekomunikacyjnej.
Z punktu widzenia jakości transmisji szczególnie ważne są miejsca połączeń. Odcinki włókna łączy się spawami lub złączami. Spaw wykonany poprawnie daje niskie straty i dobrą powtarzalność. Złącze jest wygodniejsze przy konfiguracji i serwisie, ale wnosi dodatkowe tłumienie i wymaga bardzo czystych powierzchni czołowych ferruli. W praktyce zabrudzony connector potrafi zepsuć cały tor. To drobiazg, który wraca w serwisie regularnie.
Światłowód nie działa samodzielnie bez urządzeń końcowych. W sieci pracują nadajniki, odbiorniki, moduły SFP, terminale optyczne ONT, przełączniki i routery. Część odpowiada za warstwę optyczną, część za trasowanie ruchu i obsługę sieci użytkownika. Dla abonenta światłowód kończy się często małym terminalem w lokalu, ale po stronie operatora to już większy układ urządzeń aktywnych i pasywnych.
Elementy pasywne w sieci światłowodowej
W sieciach dostępowych ważną rolę pełnią splittery, które dzielą sygnał optyczny pomiędzy wielu odbiorców. Stosuje się je w architekturach pasywnych, gdzie od jednego portu centrali sygnał trafia do grupy użytkowników. Podział nie jest darmowy energetycznie. Każde rozgałęzienie zmniejsza budżet mocy, więc cały tor musi być policzony z zapasem.
Sieć składa się z odcinków magistralnych, dystrybucyjnych i dostępowych. Każdy z nich ma inne obciążenia eksploatacyjne i inną liczbę punktów pośrednich. Im więcej połączeń, muf i przejść, tym większe ryzyko strat oraz problemów przy diagnostyce. Na papierze różnice bywają niewielkie, w pomiarach wychodzą od razu.
Stabilność transmisji zależy nie tylko od samego włókna, ale też od jakości montażu. Nierówno wykonany spaw, zabrudzone złącze, źle zamknięta kaseta, naprężony patchcord — to wszystko podnosi tłumienie i odbicia. Instalatorzy dobrze wiedzą, że najwięcej czasu nie zabiera samo układanie kabla, tylko doprowadzenie toru do stanu, w którym pomiar naprawdę się zgadza.
Odmiany światłowodów i architektury sieci optycznych
Podstawowy podział obejmuje światłowody jednomodowe i wielomodowe. Włókno jednomodowe ma mały rdzeń i prowadzi praktycznie jeden mod propagacji, dzięki czemu nadaje się do transmisji na długich dystansach i przy wysokich przepływnościach. Wielomodowe ma większy rdzeń, łatwiej sprzęga się z nim źródło światła, ale rośnie problem dyspersji modowej, więc dystans pracy jest krótszy.
Znaczenie ma też profil współczynnika załamania. Włókna skokowe i gradientowe różnią się sposobem prowadzenia promieni oraz podatnością na rozmycie impulsu. To nie jest detal akademicki. Od konstrukcji włókna zależy, czy dany tor będzie sensowny w serwerowni, kampusie, sieci miejskiej czy na połączeniu między węzłami operatorskimi.
Na krótkich odcinkach, takich jak połączenia wewnątrz budynków i centrów danych, spotyka się włókna wielomodowe. Długie trasy telekomunikacyjne i dostęp operatorski bazują głównie na włóknach jednomodowych. Tu liczy się niski poziom tłumienia, możliwość pracy na konkretnych długościach fali i kompatybilność ze sprzętem aktywnym.
Najczęściej spotykane warianty dostępu
FTTH oznacza doprowadzenie włókna bezpośrednio do lokalu abonenta. W takiej architekturze tor optyczny kończy się w mieszkaniu lub domu, a dalej pracuje terminal ONT albo urządzenie zintegrowane z routerem. To rozwiązanie daje pełne wykorzystanie odcinka optycznego w sieci dostępowej i eliminuje ograniczenia starej infrastruktury miedzianej.
FTTB kończy światłowód w budynku, a ostatni odcinek do lokalu bywa realizowany inną techniką. W praktyce stosuje się Ethernet po skrętce lub istniejącą instalację wewnętrzną, jeśli jej parametry są wystarczające. Takie podejście upraszcza wdrożenie w starszej zabudowie, ale jakość końcowej części połączenia zależy już od stanu sieci budynkowej.
FTTC doprowadza światłowód do szafki ulicznej albo punktu blisko odbiorców, a dalej wykorzystywana jest miedź. To model przejściowy, który poprawia dostęp bez pełnej przebudowy ostatniego odcinka. Dobrze działa tam, gdzie infrastruktura jest gęsta, ale nie daje tych samych parametrów co pełne FTTH.
Parametry transmisji i ograniczenia propagacji w światłowodach
Najważniejszym parametrem włókna jest tłumienie, podawane w dB/km dla konkretnej długości fali. Im niższe, tym dalej można przesłać sygnał bez regeneracji albo bez przekroczenia budżetu mocy nadajnika i odbiornika. W nowoczesnych włóknach jednomodowych tłumienie w paśmie 1550 nm schodzi do poziomów rzędu 0,2 dB/km, co otwiera drogę do bardzo długich połączeń.
Drugim istotnym zjawiskiem jest dyspersja, czyli rozciąganie impulsów w czasie. Gdy impulsy zaczynają się nakładać, odbiornik ma problem z ich poprawną interpretacją. W wielomodach dominuje dyspersja modowa, w jednomodach duże znaczenie ma dyspersja chromatyczna i polaryzacyjna. To jeden z powodów, dla których włókno dobre dla krótkiego odcinka w budynku nie nadaje się automatycznie do trasy międzymiastowej.
Parametry zależą od materiału, geometrii włókna, jakości produkcji i jakości montażu. Znaczenie ma też długość całego toru. Przy kilku metrach w szafie transmisyjnej można przeoczyć błędy, które na 20 km dadzą już wyraźny problem. Serwisanci widzą to regularnie: tor, który świeci, nie musi jeszcze pracować poprawnie pod obciążeniem i przy wymaganej prędkości.
Straty pojawiają się również na spawach, złączach i wszelkich punktach przejścia. Każde połączenie wnosi dodatkowe tłumienie oraz odbicia wsteczne. Dlatego pomiary reflektometrem i miernikiem mocy są tak istotne. Bez nich trudno ocenić, czy słabsze parametry wynikają z długości linii, uszkodzenia kabla czy jednego źle wykonanego punktu łączenia.
Światłowód w praktyce sieciowej i dostępie do internetu
W sieci operatora sygnał startuje z urządzeń agregujących ruch i trafia do toru optycznego prowadzącego do obszaru dystrybucyjnego, budynku albo bezpośrednio do abonenta. Po drodze mogą pracować splittery, przełącznice, mufy i urządzenia aktywne zależnie od architektury sieci. U użytkownika końcowego sygnał jest odbierany przez terminal optyczny i przekazywany dalej do routera albo bezpośrednio do urządzenia wielofunkcyjnego.
Samo łącze światłowodowe nie gwarantuje jeszcze pełnych parametrów w każdym miejscu lokalu. To częsty punkt nieporozumień. Jeśli od terminala dalej działa przeciążone Wi-Fi, słaby router albo stara instalacja Ethernet 100 Mb/s, użytkownik nie zobaczy realnej wydajności toru optycznego. W praktyce wąskie gardło bywa już za gniazdem operatora, nie w kablu dochodzącym do budynku.
Dużą zaletą światłowodu są niskie opóźnienia, wysoka przepustowość i stabilność transmisji przy dużym obciążeniu. Dla usług czasu rzeczywistego, pracy zdalnej, transmisji wideo i dostępu do chmury ma to znaczenie większe niż sama wartość deklarowanej prędkości. Łącza LTE i 5G są użyteczne, ale zależą od warunków radiowych, obciążenia komórki i propagacji. Sieć kablowa oparta na miedzi lub koncentryku też może działać sprawnie, lecz ma inne ograniczenia współdzielenia zasobów i większą podatność na zakłócenia.
Zastosowania, korzyści i ograniczenia technologii światłowodowej
Telekomunikacja pozostaje głównym obszarem zastosowań, ale nie jedynym. Światłowody pracują w czujnikach przemysłowych, aparaturze medycznej, endoskopii, systemach pomiaru temperatury i odkształceń, a także w laboratoriach oraz systemach sterowania. Tam, gdzie liczy się odporność na zakłócenia i możliwość pracy na długiej trasie, włókno optyczne ma wyraźną przewagę.
Do najważniejszych atutów należą duża pojemność transmisyjna, niskie tłumienie, odporność na zakłócenia elektromagnetyczne i brak przewodzenia prądu w samym medium. To ważne zarówno w rozległych sieciach operatorskich, jak i w środowiskach przemysłowych z dużą liczbą napędów, falowników i urządzeń energetycznych. Światłowód jest też lekki i pozwala skupić ogromną przepływność w kablu o niewielkich gabarytach.
Ograniczenia są konkretne. Instalacja wymaga odpowiedniego sprzętu, pomiarów i ostrożności przy prowadzeniu kabla. Dochodzi koszt urządzeń optycznych, osprzętu i pracy specjalistycznej. Samo włókno nie jest delikatne w sensie użytkowym tak, jak się czasem sądzi, ale źle traktowane przy montażu szybko pokaże swoje granice. Za mocne zagięcie, źle dobrana trasa, niedbałe zakończenie i budżet mocy zaczyna się sypać.
Trwałość kabli światłowodowych jest wysoka, jeśli pracują w warunkach zgodnych z przeznaczeniem i nie są narażone na przeciążenia mechaniczne. Sieci budowane poprawnie funkcjonują przez wiele lat bez ingerencji w sam tor pasywny. Zmienia się głównie elektronika końcowa, standardy transmisji i sposób wykorzystania pasma. To ważna cecha infrastrukturalna: raz położone włókno można długo rozwijać przez wymianę urządzeń aktywnych.
Przyszłość tej technologii nie wynika z mody, tylko z fizyki i skali potrzeb transmisyjnych. Rosną przepływności, rośnie liczba urządzeń, rośnie ruch między centrami danych i użytkownikami. Włókno optyczne ma nadal zapas rozwojowy, ale pod warunkiem trzymania standardów projektowych, jakości montażu i dyscypliny pomiarowej. W sieciach to właśnie detale techniczne najczęściej decydują, czy światłowód spełni swoją rolę bezproblemowo przez lata.
